FACILITY　設備

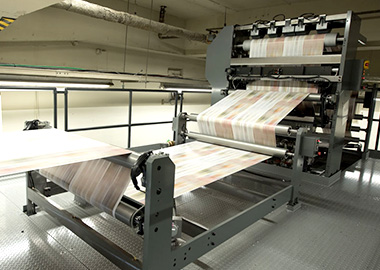

グラフィックアーツ大阪では、5台の「オフセット輪転印刷機」が
24時間フル稼働しています。

設備

輪転機A

KOMORI SYSTEM 38S　1台

三菱LITHOPIA A/Y1　1台

KOMORI SYSTEM 38S

輪転機B

三菱LITHOPIA BT2　3台

三菱LITHOPA BT2
印刷機仕様一覧 A輪 B輪
三菱重工AY1-500 小森コーポレーションAY1-800 三菱重工BT2-800SSS 三菱重工BT2-600 三菱重工BT2-800
最大巻取幅 880mm 985mm 880mm 813mm 880mm
最小巻取幅 625mm 625mm 625mm 625mm 625mm
最大印刷長（左右） 880mm 985mm 880mm 813mm 880mm
最大印刷長（天地） 610mm 614mm 536mm 530mm 530mm
紙厚（目安） 33kg~70.5kg
（880×625mm）		 28kg~70.5kg
（880×625mm）		 40kg~106kg
（765×1085mm）		 40kg~70.5kg
（765×1085mm）		 40kg~106kg
（765×1085mm）
対応折仕様
シート出し ○ ○ ○ × ×
チョッパー16P折 ○ ○ ○ × ○
Wチョッパー8P折 × ○ ○ × ○
ペラ（B4-4P）出し × × ○ ○ ○
フォーマ　十字折 × × ○ ○ ○
タブロイド（B4-8P） × × ○ ○ ○
カット出し（B4-2P） × × ○ × ○
あじろミシン × ○ ○ × ×
折機仕様一覧 折機
ホリゾンAFC-566FKT ホリゾンAFC-564AKT
標準折り形
  • 二つ折り（4頁）
  • 巻三つ折り
  • クロス8頁折
  • DM折
  • 二つ折り（4頁）
  • 観音折
  • 巻三つ折り
  • クロス8頁折
  • DM折
用紙サイズ（最大） 幅558×長さ850mm 幅558×長さ850mm
用紙サイズ（最小） 幅128×長さ148mm 幅128×長さ148mm
紙厚（目安） 非塗工紙 四六判連量 30kg〜210kg 非塗工紙 四六判連量 35kg〜215kg
塗工紙 四六判連量 43kg〜200kg 塗工紙 四六判連量 43kg〜200kg
中綴機仕様一覧 中綴機
尾﨏精機
368型全自動高速中綴機
最大鞍数 5鞍
仕上りサイズ（最大） 270×380mm
仕上りサイズ（最小） 182×275mm
断裁の厚さ 1〜14mm
付帯設備 乱丁防止装置
天地2穴用パンチング装置
